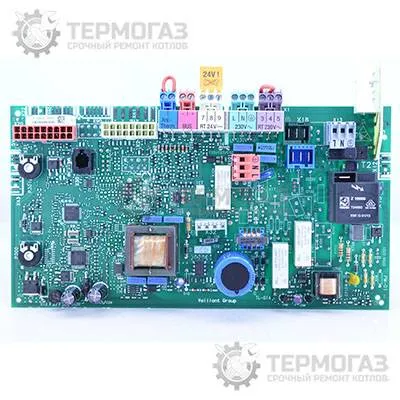

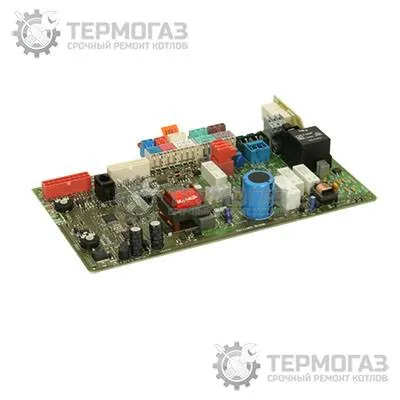

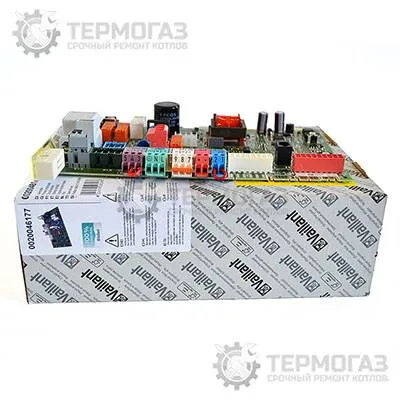

Электронная система, реализованная на печатной плате управления котла Vaillant, может быть применена для всех функций управления и регулирования, для различных моделей котлов. С помощью платы управления выполняется постоянный мониторинг состояния котла, анализ неисправностей (сбоев) и их вывод на дисплей вместе со статусом и информацией о неисправностях. Наиболее важные данные сохраняются в памяти и могут быть позже считаны специалистом.
В логике электронной платы управления Вайлант реализованы функции автоматического контроля горения, электронного управления системы электропитания, системы регулирования и контроля вентилятора, системы контроля циркуляции и теплообмена. Газовые котлы Vaillant ecoTEC не имеют отдельного трансформатора электропитания. Функция трансформатора выполняется системой электропитания, реализованной на плате.
В электронной плате Vaillant установлен плавкий предохранитель 2А, который защищает электронику и другие компоненты котла от короткого замыкания и превышения напряжения. В случае неисправность дисплей становится темным, а котел перестает работать.
Для считывания информации через дисплей с подсветкой, используются две селекторные кнопки «плюс» и «минус», а также две кнопки с переменными значениями, которые отображаются на дисплее непосредственно над этими кнопками. Кнопка сброса неисправности размещена отдельно.
Основное отличие между платами Vaillant ecoTEC pro и Vaillant ecoTEC plus заключается в размере дисплея, а также в том, что на дисплее для моделей pro не выводится текстовой индикации.
