Плата управления BAXI SLIM (3624110)

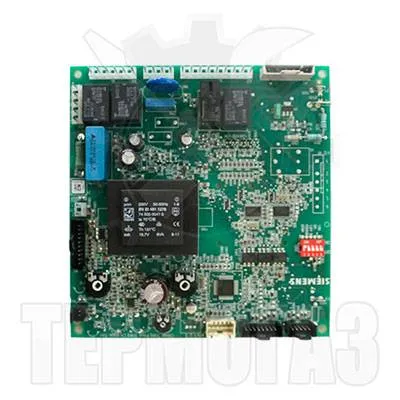

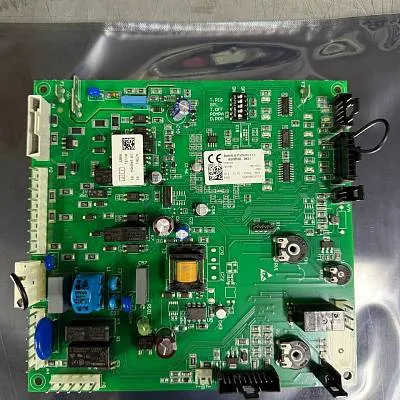

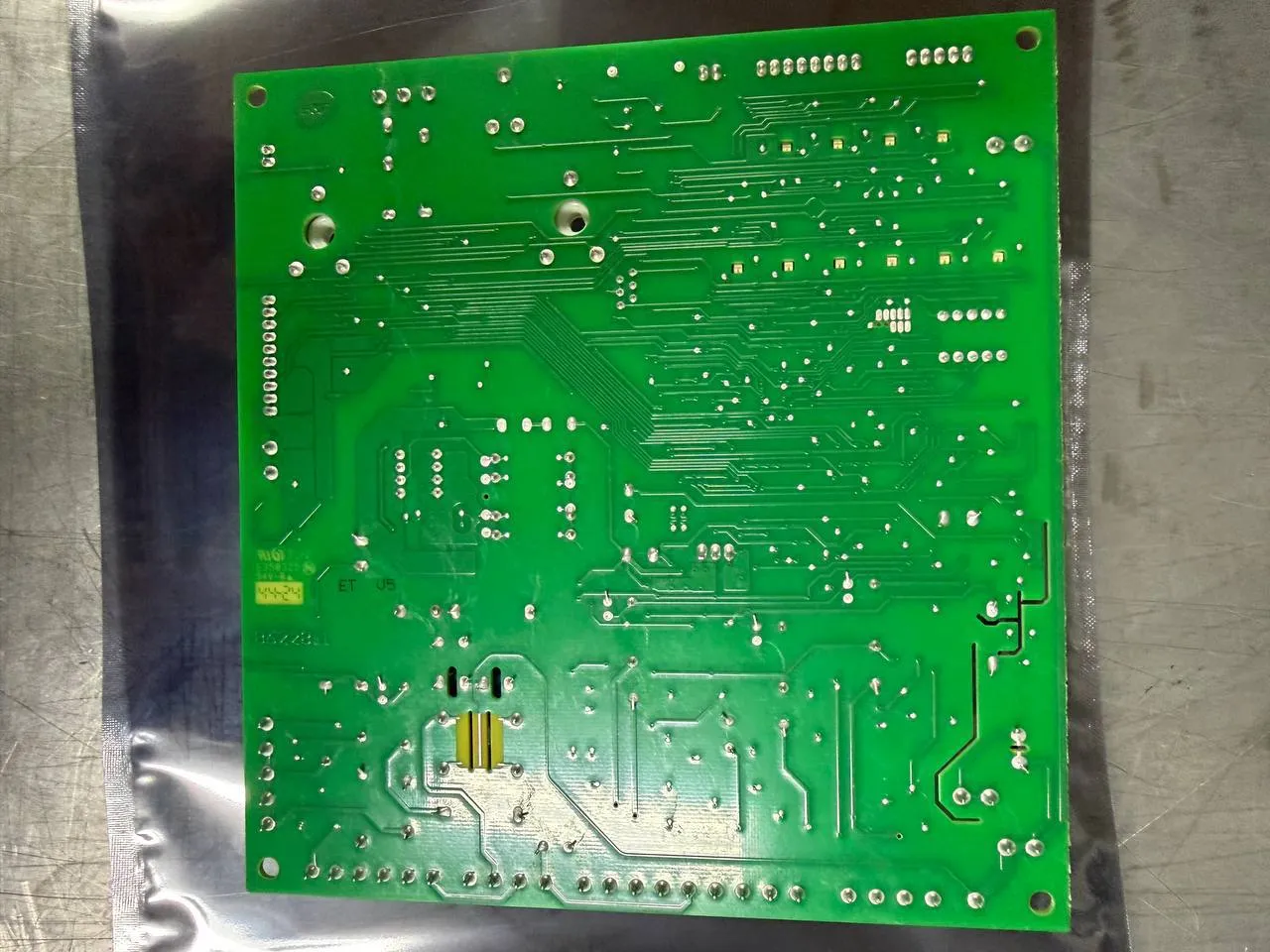

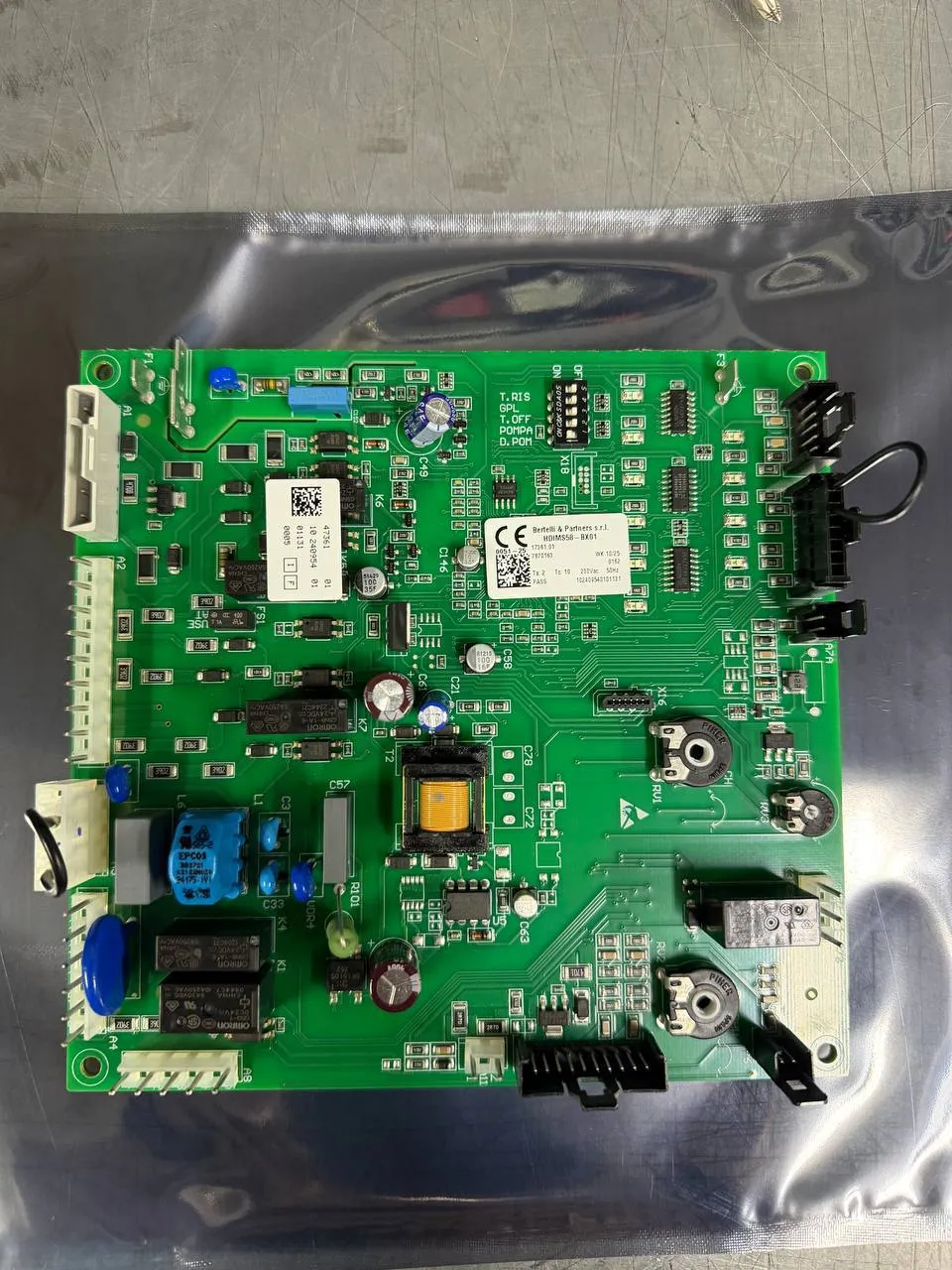

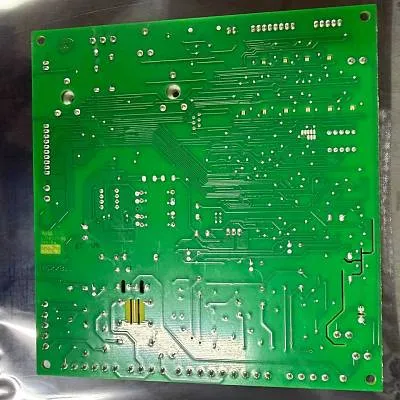

Плата управления BAXI 3624110 — электронный модуль LMU33 Siemens, предназначенный для напольных газовых котлов серии BAXI SLIM. Плата управляет основными рабочими процессами котла, получает сигналы от датчиков и передает команды исполнительным устройствам.
Котлы серии BAXI SLIM — напольные газовые котлы с чугунным первичным теплообменником. В зависимости от модификации линейка включает одно- и двухконтурные модели, а также котлы с открытой и закрытой камерой сгорания.
Основные характеристики
| Тип запчасти | Электронная плата управления |
| Производитель оборудования | BAXI |
| Артикул | 3624110 |
| Тип платы | LMU33 Siemens |
| Заводское обозначение | PCB LMU33 2 PUMPS |
| Серия котлов | BAXI SLIM |
| Назначение | Управление и контроль работы газового котла |
Совместимость платы BAXI 3624110
Электронная плата 3624110 применяется в различных модификациях напольных котлов BAXI SLIM, в том числе:
- BAXI SLIM 1.150 I;
- BAXI SLIM 1.230 I, 1.230 iN, 1.230 Fi и 1.230 FiN;
- BAXI SLIM 1.300 I, 1.300 iN, 1.300 Fi и 1.300 FiN;
- BAXI SLIM 1.400 iN;
- BAXI SLIM 1.490 iN;
- BAXI SLIM 1.620 iN;
- BAXI SLIM 2.230 I;
- BAXI SLIM 2.300 I и 2.300 Fi.
По информации производителя, плата BAXI 3624110 также может устанавливаться вместо электронных плат с артикулами 3620550 и 5657840.
Поскольку в разные периоды производства котлы BAXI SLIM могли комплектоваться различными версиями электронных модулей, перед заказом рекомендуем проверить совместимость платы по точной модели, коду изделия и серийному номеру котла.
За что отвечает плата управления котла
Электронная плата является центральным элементом автоматики котла. Она обрабатывает информацию от подключенных датчиков и управляет работой основных компонентов оборудования.
В зависимости от конфигурации котла плата участвует в управлении:
- розжигом и работой газовой горелки;
- модуляцией мощности;
- циркуляционным насосом;
- температурными режимами системы отопления;
- системой горячего водоснабжения в двухконтурных моделях;
- защитными функциями и системой самодиагностики котла.
Признаки неисправности платы управления
На необходимость диагностики электронной платы могут указывать следующие признаки:
- котел не включается при наличии электропитания;
- не происходит розжиг горелки;
- котел самопроизвольно выключается или перезапускается;
- отдельные узлы оборудования не получают команду на включение;
- появляются повторяющиеся ошибки при исправных датчиках и исполнительных устройствах;
- на плате заметны следы перегрева, окисления или повреждения электронных компонентов;
- неисправность появилась после скачка или перепада напряжения.
Важно учитывать, что подобные симптомы не всегда связаны непосредственно с платой управления. Причиной могут быть датчики, проводка, газовая арматура, насос, система розжига или электропитание котла. Перед заменой дорогостоящего электронного модуля рекомендуется провести диагностику.
Купить плату управления BAXI 3624110
В СЦ «Термогаз» вы можете приобрести плату управления BAXI 3624110 для котлов SLIM и получить помощь с проверкой совместимости запчасти. Для точного подбора сообщите модель и серийный номер котла или пришлите фотографию заводской таблички оборудования.
У нас также можно заказать установку платы, диагностику, ремонт и техническое обслуживание котла. Замену и проверку электронной системы управления рекомендуется доверять квалифицированному специалисту.
```
