Артикул: ML00003305
Есть в наличии

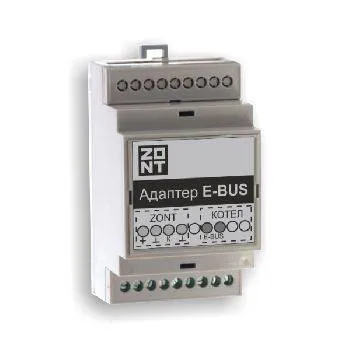

Адаптер ZONT OpenTherm для подключения оборудования ZONT к отопительным котлам по цифровой шине E-BUS
Узнать больше
3 800 ₽
Технические характеристики
Напряжение питания
10-28 В
Максимальный потребляемый ток
30 мА
Интерфейс подключения к газовому котлу
E-BUS
Интерфейс подключения к термостату или контроллеру
Цифровой, однопроводный
Температурный диапазон работы
от -30 до +55 °С
Описание

Адаптер ZONT OpenTherm предназначен для подключения оборудования ZONT к отопительным котлам по цифровой шине OpenTherm. Совместим с котлами Vaillant и Protherm.

Управление котлом по цифровой шине обеспечивает:

  • штатную работу функции модуляции мощности котла,
  • контроль рабочих параметров котла,
  • изменение установок температуры отопления и ГВС
  • индикацию аварий и ошибок.

Особенности версии 724

  • Допускается одновременное подключение 2-х адаптеров к контроллерам ZONT для управления двумя котлами в каскаде.

Особенности управления газовым котлом по информационной шине E-BUS

Термостат ZONT или Контроллер ZONT  управляет мощностью котла за счет периодической коррекции мощности горелки (включением или отключение ступеней нагрева у электрических котлов).

Работа котла

Очевидная польза от такого управления — термостат не включает и выключает котел, а постоянно и плавно изменяет расчетную температуру теплоносителя и передает ее котлу для (модулирует его мощность), «приспосабливая» к текущей потребности в тепле, то есть к фактическим теплопотерям помещения. Термостат постоянно вычисляет, насколько именно фактическая температура отклонилась от заданной, и чем больше эта разница, тем большую расчетную температуру теплоносителя он командует развить котлу.

Для котла и для КПД отопительной установки в целом это значительно лучше, чем простое периодическое включение и выключение: непрерывно работать на пониженной мощности экономически намного выгоднее.

Кроме того, подключение к внутреннему протоколу котла дает удаленный доступ к его параметрам и обеспечивает автоматический контроль технического состояния. Таким образом, при возникновении неисправности или аварии котла, термостат фиксирует код ошибки и передает информацию для отображения в веб-сервисе.

Функциональные возможности

Алгоритм управления работой котла через адаптер цифровой шины

ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.

ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу.

Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленной настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.
