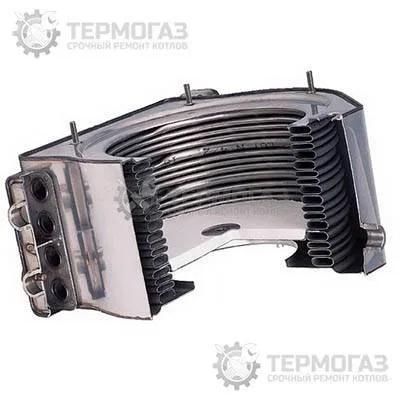

Первичный теплообменник Vaillant состоит из нескольких секций теплового обмена.
Каждая отдельная секция, изготовлена из трубы с 4 витками, изготовленной из жаропрочной кислотоустойчивой нержавеющей стали, толщиной 0,8 мм.
Элементы теплообмена, расположенные перед изолирующей огнеупорной перегородкой, обозначаются как «высокотемпературная зона», поскольку в этом месте расположено и работает горелочное устройство. Элементы теплообмена, расположенные за огнеупорной перегородкой, обозначаются как «зона конденсации» или зона освоения теплоты парообразования, поскольку в этом месте происходит основной процесс конденсации.
Сначала воздействию раскаленных дымовых газов и теплового излучения от горелки подвергаются секции 3, 4 и 5, расположенные перед огнеупорной перегородкой (высокотемпературная зона – основной нагрев). Далее дымовые газы, которые уже были частично охлаждены, нагревают секции (1 или 2), расположенные за огнеупорной перегородкой, где за счет конденсации водяного пора, происходит освоение теплоты парообразования. Отопительная вода в это время движется во встречном направлении (принцип перекрестного теплообмена). Преимущество этой системы заключается в очень эффективном теплообмене при отсутствии шума, вызываемого высокими скоростями потока воды в витках теплообменника.
Еще одним преимуществом данного основного теплообменника является то, что он имеет очень низкую тенденцию к отложению известкового налета, т.к. малое поперечное сечение трубок за счет повышения скорости потока воды вызывает сильную турбулентность.

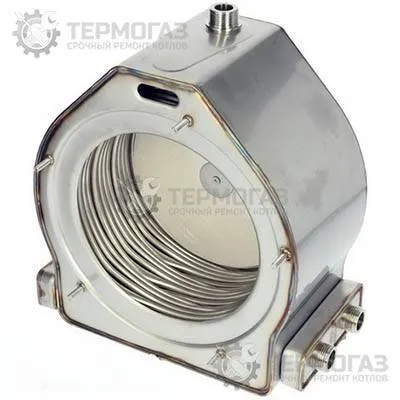

Штуцер обратной линии теплообменника Вайлант расположен сзади, а штуцер подачи в отопление – спереди. К первичному теплообменнику подсоединяется патрубок отвода конденсата.
Коллектор дымовых газов, полностью окружающий основной теплообменник кондесационного котла Vaillant, изготовлен из термостойкого полимер-композитного материала до самого патрубка отвода дымовых газов.
