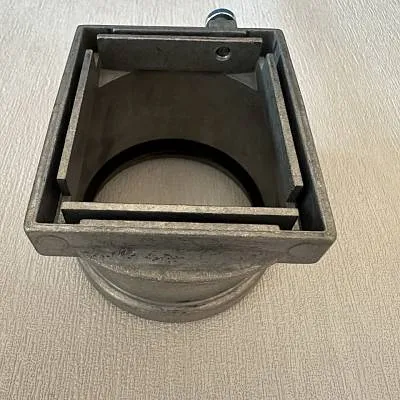

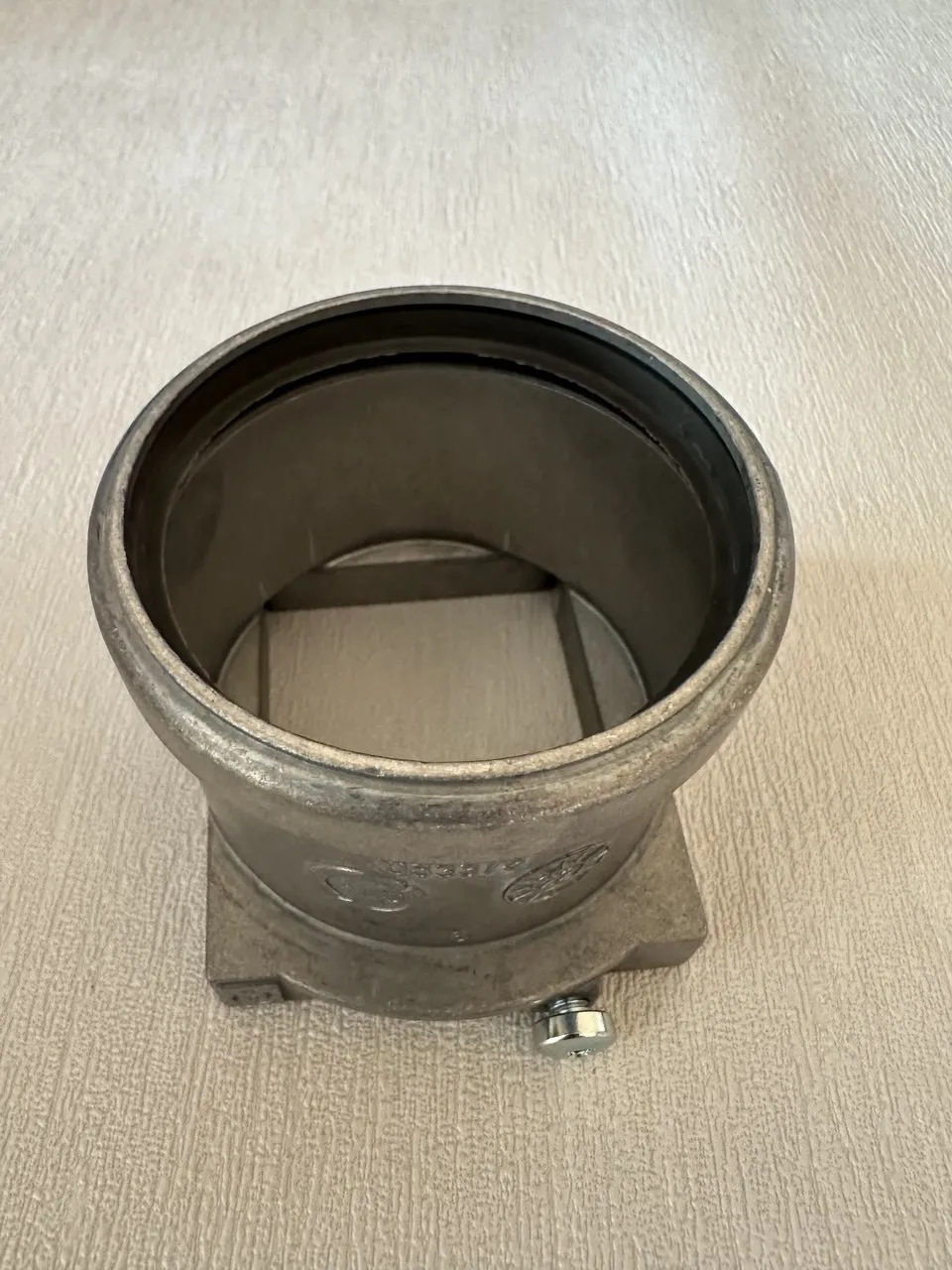

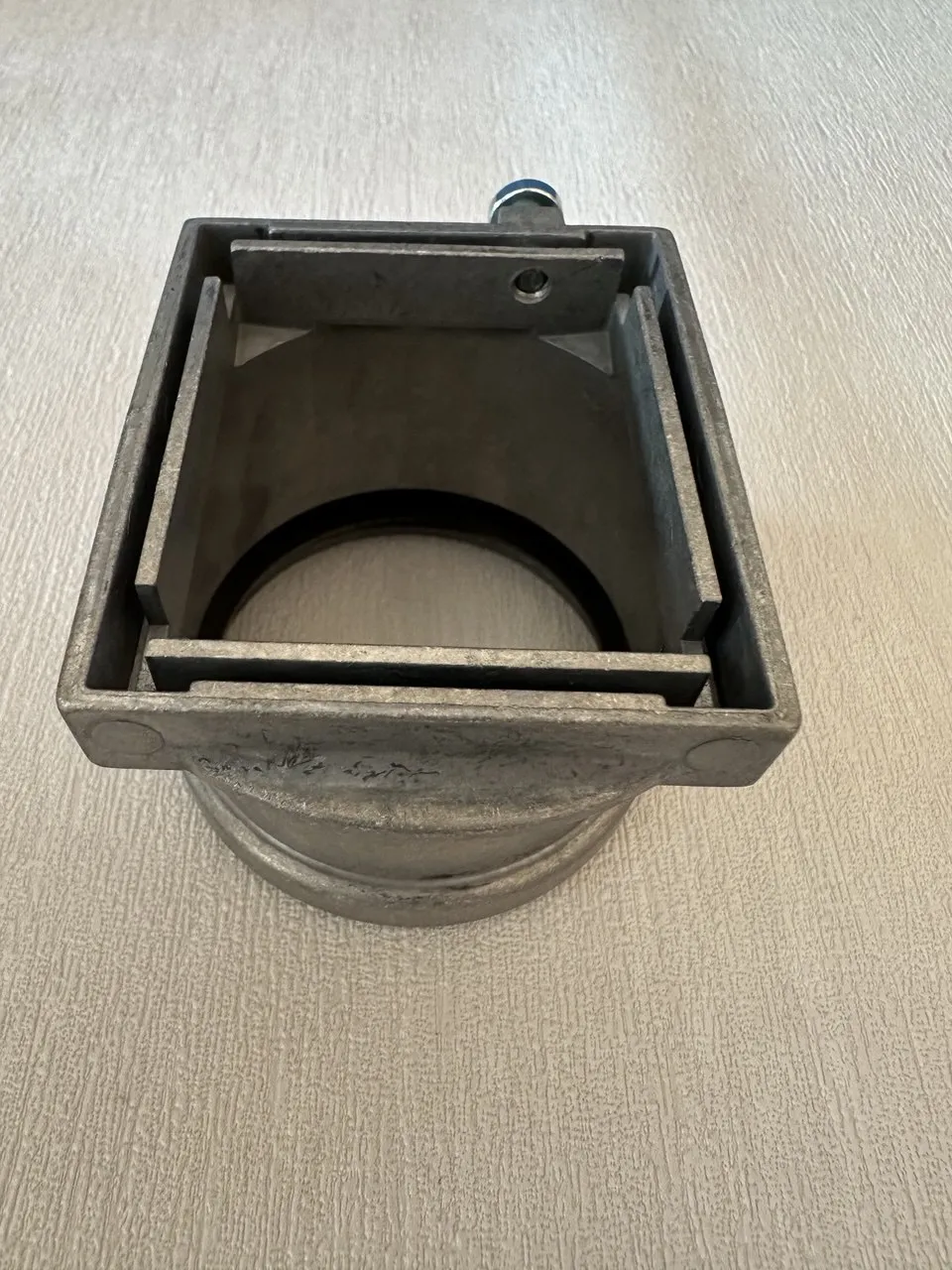

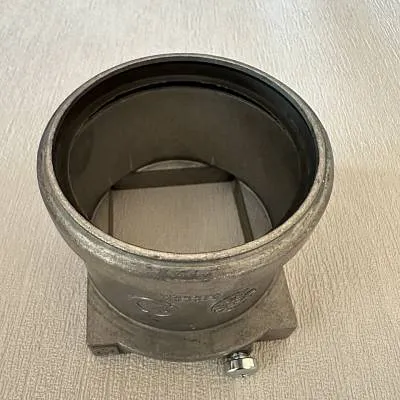

Переходник для вентилятора Пантера 35KTV H-RU (0020200675) с кольцом (0020218133)
Оригинальный комплект для адаптации системы дымоудаления котлов Protherm Пантера. Включает втулку-переходник для соединения квадратного фланца вентилятора с круглым коаксиальным дымоходом и уплотнительное кольцо для герметизации.
Основные характеристики
- Переходник-втулка (0020200675):
- Материал: Пластик (термостойкий, например, PBT-GF30)
- Форма с одной стороны: Квадрат (под фланец вентилятора)
- Форма с другой стороны: Круг (под коаксиальный дымоход Ø60/100 мм)
- Назначение: Адаптация геометрически разных соединений.
- Уплотнительное кольцо (0020218133):
- Материал: Силикон или термостойкая резина (EPDM)
- Назначение: Герметизация стыка между переходником и дымоходом.
Функциональные особенности
- Создание герметичного соединения между квадратным выходом турбины котла и стандартным круглым коаксиальным дымоходом.
- Обеспечение корректного отвода продуктов сгорания и забора воздуха для горения.
- Компенсация небольших отклонений в размерах и защита от вибраций.
- Предотвращение подсоса воздуха и выброса угарного газа в помещение.
Технические преимущества
- Специальный термостойкий пластик, не деформирующийся при нагреве.
- Точное соответствие геометрии вентилятора и дымохода Protherm Пантера.
- Эластичное уплотнительное кольцо, обеспечивающее надежную герметизацию без зазоров.
- Простая установка без необходимости в дополнительных инструментах или герметиках.
- Надежная работа в условиях перепадов температуры и влажности.
Показания к замене
- Появление трещин или сколов на корпусе переходника.
- Деформация пластика вследствие перегрева.
- Потеря эластичности, растрескивание или разрыв уплотнительного кольца.
- Наличие следов подсоса воздуха или продуктов сгорания в месте соединения.
- Плановое обслуживание или замена вентилятора/дымохода.
Монтаж и обслуживание
Перед установкой убедитесь в чистоте посадочных мест. Уплотнительное кольцо (0020218133) надевается на круглую часть переходника. Квадратная часть плотно вставляется в фланец вентилятора, после чего на круглый раструб насаживается коаксиальный дымоход. Соединение фиксируется штатным хомутом. При каждой разборке рекомендуется замена уплотнительного кольца.
Совместимость
Комплект предназначен для настенного газового котла Protherm Пантера 35 KTV H-RU. Для других моделей необходима проверка совместимости.
