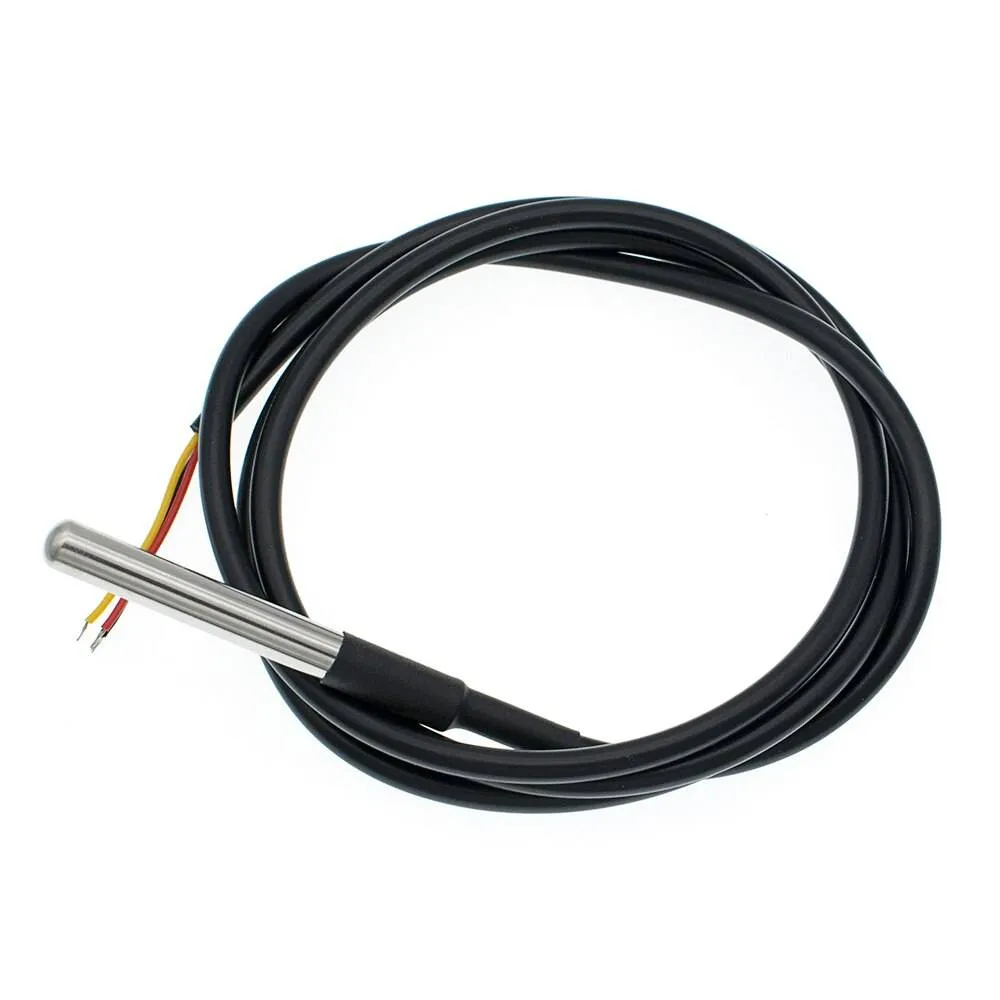

Проводной цифровой датчик температуры ZONT (тип DS18В20)
Особенности подключения и использования
- Подключаются в шлейф параллельно. Всего можно подключить до 10-ти шт.;
- Удаленность последнего датчика в шлейфе не может превышать 100 м.;
- Максимально допустимое расстояние датчика от шлейфа - 0,7 м.;
- Минимально допустимое расстояние между точками подключения датчиков в шлейфе - 0,2м.;
- Нельзя подключать датчики в одну точку;
- Нельзя прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения;
- Датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников.
Датчик трехпроводной, но подключается по двухпроводной схеме: Необходимо соединить вместе черный и красный провод и подключить их к минусовому проводу шлейфа, а желтый провод подключается к сигнальному (плюсовому) проводу шлейфа (см. рекомендуемые подключения на приведенных ниже схемах).
