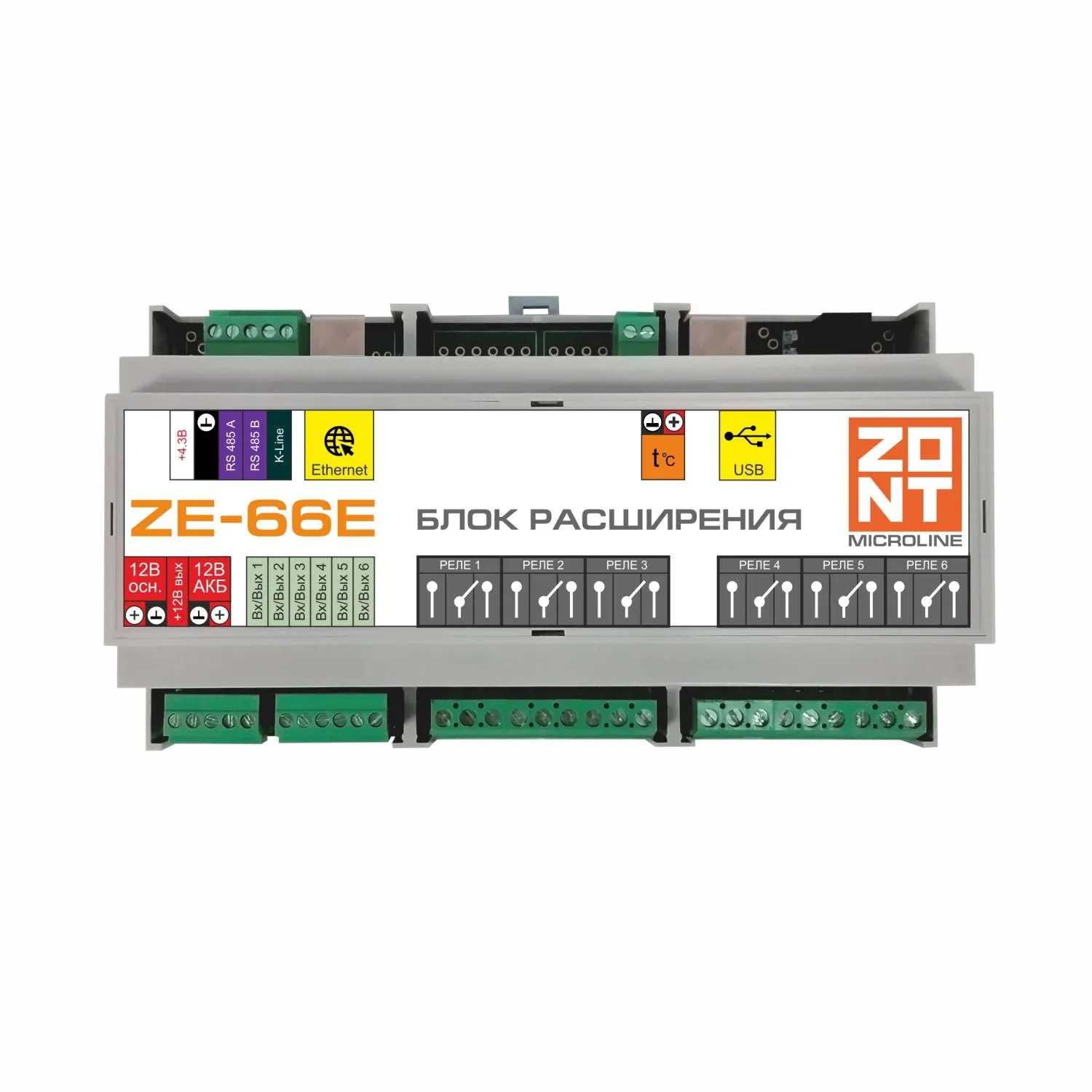

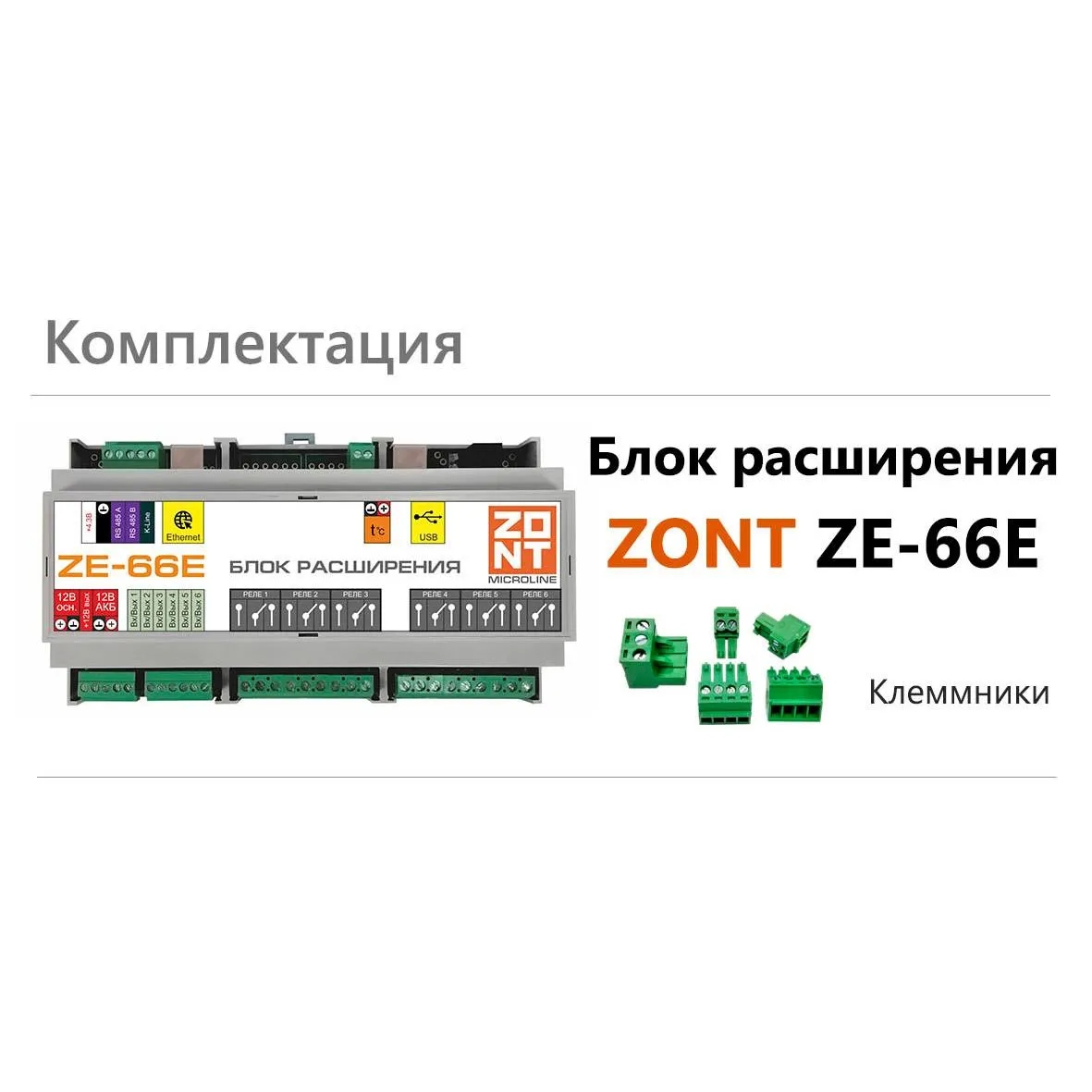

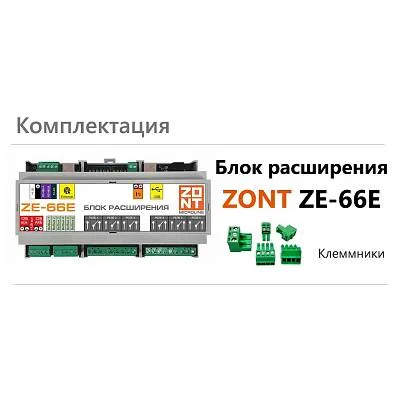

Блок расширения ZONT ZE-66E для контроллера ZONT H2000+

Артикул: ML00004555
Нет в наличии
Блок расширения числа Входов и Выходов ZONT ZE-66E для контроллеров отопления H2000+
Узнать больше
17 500 ₽
Технические характеристики
Напряжение питания
9-16 В
Поддерживаемые интерфейсы
Ethernet / USB 2.0 / 1-wire / RS-485 / K-line
Универсальные Выходы
6 шт
Релейные Выходы
6 шт
Цифровые датчики температуры
до 20-ти шт
Описание
Блок расширения числа Входов и Выходов ZE-66E предназначен для контроллера H2000+
  • Обмен данными по по локальной сети Ethernet, интерфейсам RS-485 и K-Line
  • Контролирует состояние охранных и информационных датчиков различного назначения
  • Поддерживает подключение цифровых и аналоговых датчиков температуры
  • Управляет работой релейных и универсальных выходов

6 дополнительных входов контроля

На объектах с многоконтурной системой отопления, где автоматизацией могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT Н2000+ применяется блок расширения ZE-66E.

Блок не требует отдельного программирования. При подключении у контроллера в настройках автоматически появляется возможность использования входов и выходов блока расширения для использования их в алгоритмах контроля и управления.

6 управляемых выходов

Назначение универсальных выходов определяется настройкой контроллера. Каждый выход может быть использован или как выход "открытый коллектор" для управления исполнительным механизмом и электрическим прибором, или как аналоговый вход для контроля состояния датчиков различного назначения.

6 релейных выходов

Блок расширения ZE-66E в своем составе имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZE-66E предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 и DS18B20.

Интерфейсы обмена данными с контроллерами ZONT

RS-485

Блок расширения ZE-66E может подключаться к контроллеру через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При большей протяженности линии связи рекомендуется использовать в схеме подключения дополнительные резисторы номиналом 120 Ом, устанавливаемые между клеммами А и В с обоих концов линии, и применять витую пару САТ5.

K-Line

Блок расширения ZE-66E может подключаться к контроллеру через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера не может превышать 10-15 м.

Ethernet

Блок расширения ZE-66E может принимать данные и передавать команды управления от контроллера если оба устройства подключены к локальной сети Ethernet. Оптимальное удаление блока от контроллера при этом составляет 100 м.

Функциональные возможности

Блок расширения ZONT ZE-66E настраивается совместно с основным контроллером.
При правильном подключении блок автоматически определяется в настройках основного контроллера под собственным уникальным серийным номером. Это позволяет одновременно использовать несколько блоков расширения на одном контроллере.

Аппаратные возможности блока расширения и способы настройки его входов и выходов аналогичны основному контроллеру и приведены в Технической документации на прибор.

При правильном подключении к контроллеру и исправной работе индикация на блоке расширения имеет следующий вид:

  • Красный индикатор - признак нормальной работы
  • Зеленый индикатор - серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по интерфейсу K-Line.
  • Желтый индикатор - серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по интерфейсу RS-485.
  • Зеленый и желтый индикаторы - серия кратковременных вспышек с небольшим интервалом свидетельствует о связи с контроллером по Ethernet.
